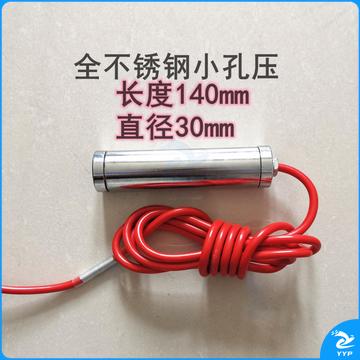

惠利得 振弦式孔隙水压力计 渗压计 孔压计 小孔压大坝监测工程 渗压计58mm

潍坊金水华禹信息科技有限公司

1 简介

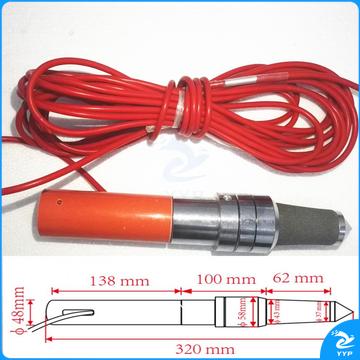

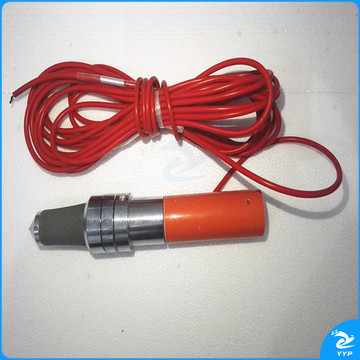

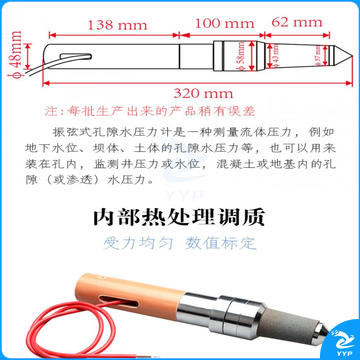

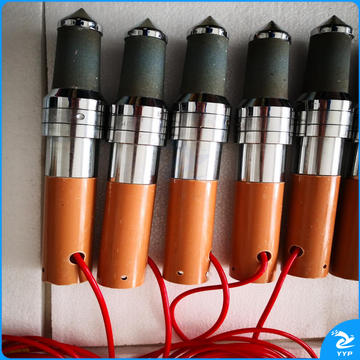

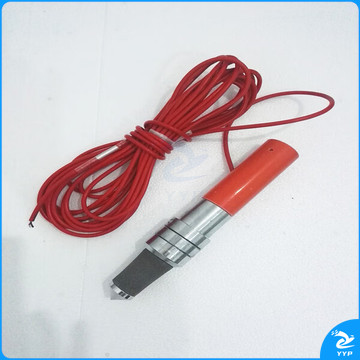

KYJ30型振弦式不锈钢孔隙水压力计是一种长期测量混凝土或地基内的孔隙（渗透）水压力，并可同步测量埋设点温度的数字式压力传感器（根据需要配置）。加装配套附件即可在测压管，地基钻孔中使用。

2.主要技术参数

3 验收与质保措施

• 250V兆欧表分别检查仪器常温绝缘电阻是否达到50MΩ，并用振弦频率读数仪测量仪器的频率值及温度值。一般情况，温度值应为测量地气温值，误差℃。频率值应当在卡片给出的频率初始值上下20H_Z 范围内。上述事项若有异常，请与我厂联系。
• 湿度80%的房间内，室内不能含有腐蚀性气体，存放环境须干燥，通风，搬运时应小心轻放，切忌剧烈振动。

4 埋设与安装

KYJ系列振弦式孔隙水压力计的使用场合很多，如用于测量混凝土的孔隙水压力，土壤的孔隙水压力，压力钢管的内外水压力及基岩的扬压力，测压管的水位等。埋设安装应根据不同的使用条件进行考虑。以下介绍常见混凝土孔隙水压力计的埋设方法。

必须确保仪器的进水口畅通，谨防水泥浆堵塞进水口，为此应在进水口中用中砂，细砂做工的过滤层，滤层直径为8CM。

由于混凝土的渗透系数很小，而孔隙水压力计前盖空腔内有一定容积，需要一定的水量才能充填满。为了解决此问题，使仪器的滞后尽量小，在仪器埋设前必须将前盖空腔装满水，排除气泡，滤层的中细砂也需充分饱和。埋设时，将近水口朝上，以免空腔内的水溢出。

观测项目，测量时间，基准值选择及记录表格均参照有关书籍。

1. 1. 系列振弦式孔隙水压力计的电缆接长方法及其他埋设施工应注意的事项请参照EBJ应变计系列对应条款进行。

5 测量及计算

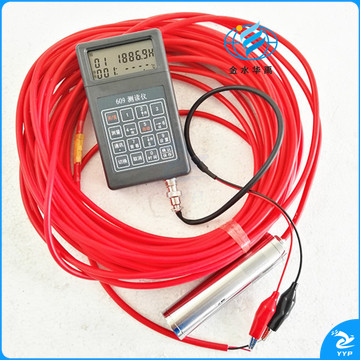

1. 1. 系列振弦式孔隙水压力计的手工测量用振弦频率读数仪完成。测量方法请参照相读数仪的使用说明书，测量完成后，记录传感器的频率值（或频率模数值），温度值，仪器编号，设计编号和测量时间。
   2. 系列振弦式孔隙水压力计的计算公式：

若产品资料中提供的灵敏度系数K值单位为MPa/Hz²,则相应计算公式为：

P= k（f²-f₀²）

k—即孔压计灵敏度系数K，单位为MPa/Hz²；

f—孔压计的实时频率测量值，单位为Hz；

f₀—孔压计的频率基准值(初始频率值)，单位为Hz

6 注意事项

1. 系列振弦式孔隙水压力计严格要求在额定测量范围内工作。
2. 12个月以上，使用前应重新标定。
3. 售后服务

KYJ振弦式孔隙水压力计自出厂之日起两年内，如性能低于技术指标要求且系属产品质量问题，本公司负责维修或更换。
