4XC三目倒置金相显微镜
一、仪器用途说明：
4XC金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,是工业部门鉴定产品质量的关键设备,主要用以鉴别和分析各种金属及合金的组织结构，应用于工厂或实验室进行铸件质量鉴定，原材料的检验或对材料处理后金相组织的 研究分析等工作。
二、仪器功能与特点：
1、传统机型，质量稳定，成像清晰。
2、采用行星式同轴粗微动调焦装置，调焦舒适平稳。
3、采用平场物镜和平场目镜，视场平坦，清晰度高。
4、两路光路输出，一路用于观察，一路用于连接摄像装置。
5、采用带有刻度标尺的双层机械载物台和落射照明装置，带可变光栏，亮度均匀可调。
三、显微镜技术参数：
序号
名称
技术参数
1平场目镜WF10X/ф18、ф15、
2分划目镜WF10X/ф18，刻度十字分划板，可调焦
3平场消色差物镜：10X/、20X/、40X/0.65（弹簧）、100X/1.25（油、弹簧）
4总放大倍数100X-1250X
5三目观察头：铰链式 30°倾斜
6转换器：四孔
7粗微调调焦范围：25mm微动格值：2um 粗微动同轴调焦
8载物台：双层机械式 尺寸180x150mm
9载物台移动范围：移动范围 15X15mm ф10/20mm载物片各一片 游标格值
10光瞳距离：55-75mm
11机械筒长：160mm
12照明：亮度可调 带可变光栏 卤钨灯泡 6V20W
13仪器重量净重 毛重
14仪器尺寸20X56X35（cm） 包装尺寸29X43X59(cm)
四、选购件技术参数：
技术参数
1摄像头
①摄像头+图像采集卡
具有单张、定时、连续采集图像，连接多媒体，打印输出等功能
②数字摄像头130万、200万、320万、500万像素
具有单张、定时、连续采集图像，显示比例尺，测量等功能，可以连接多媒体、打印、EMAIL等多种方式输出。
③数码相机+基本测量管理软件
1500万像素单反相机，具有实时采集图像，图像融合，显示比例尺，测量等功能，可以连接多媒体，打印，EMAIL等多种方式输出
2图像分析软件
①定量金相分析软件UV-MA
包含多达400多项完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。
②矿相分析软件UV-K
通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
③金相分析软件UV-ME
界面清晰、操作简单、基本功能齐全，价格合理，同时又可为根据用户的需求加装十项符合国家GB和行业JB/YB标准的金相分析项目。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
④基本测量管理软件UV
可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
3摄像头接口：1X、
数码相机接口：1X、
4物镜：平场消色差物镜：4X、60X、80X
5标尺物镜测微尺
目镜测微尺：尺形、尺形、0.5网形、0.2网形、0.1坐标形
一、产品简介
4XG-TV金相显微镜用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的常备仪器，也广泛应用于生物、医学和教学等领域。
越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域新技术。图像金相显微镜，接入了高清晰度的CCD摄像，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体及电子信箱。
如果进一步接入图像分析计算机操作，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。
《金相自动分析2014》是为从事金相检验的单位或个人专门开发的一套计算机软件，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。

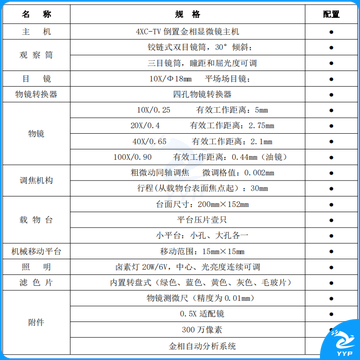

二、技术参数

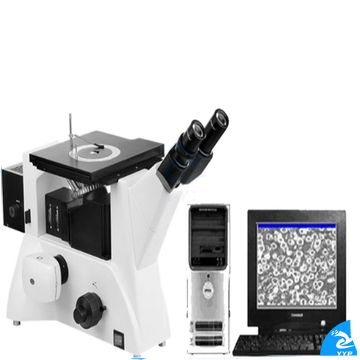

三、图像金相显微镜4XC-TV配置
1、金相显微镜4XC-TV
2、图像适配镜
3、图像传感摄像机
4、金相分析软件
5、电脑和打印机（选配）
《金相自动分析》软件介绍
一、简介
金相分析软件是我单位联合开发，现在更新到2014版本，现有金相组织模块438个，覆盖了现有的各种金相检验.详见金相模块目录。
金相图像分析配置的“定量金相图像分析计算机操作”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件结合了当今先进的图像分析技术，为金相显微镜和智能分析技术的结合，测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准(YB/HB/QC/DL/DJ/ASTM 等)。全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
二、主要功能：
◇图像编辑软件：图像采集，图像存储等十多种功能；
◇图像软件：影像增强，图像叠加等十多种功能；
◇图像测量软件：周长、面积、百分含量等几十种测量功能；
◇输出方式：数据表格方式输出，直方图输出，图像打印输出。
专用金相软件包：

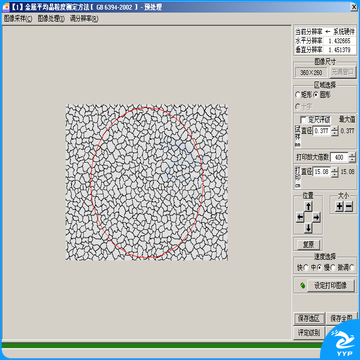

◇晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
◇非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
◇珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
◇脱碳层、渗碳层测量，表面涂层厚度测量；
◇焊缝熔深度测量
◇铁素体、奥氏体型不锈钢中相-面积测量；
◇高硅铝合金初晶硅与共晶硅分析；
◇钛合金材料分析……等；

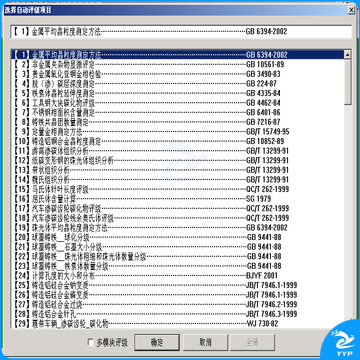

◇包含进行比对的近438种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
◇鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

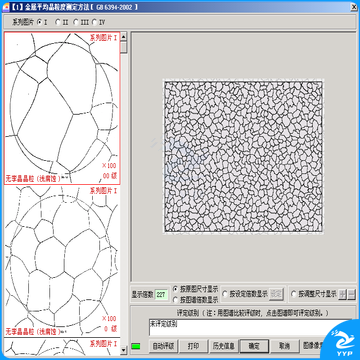

示例图谱：(软件中包含近438种常用金属材料的金相图谱)
三、组成：
整个软件由如下部分组成：
⒈软件程序（光盘）；
⒉加密狗：USB型；
⒊文字资料：《使用说明书》（光盘上有WORD文档）；
四、硬件运行环境： WINDOWS XP SP2(32bit)
⒈电脑配置：
⑴CPU：奔腾4型，主频以上；
⑵内存：1G及以上（ 否则安装时会出错）；
⑶硬盘：C盘可用空间2G以上，软件（）安装在C盘；
⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；
摄像头或者数码相机：
分辨率达到550线及以上的CCD摄像头以及数码相机均可
