一、主要性能
主要性能特点如下：
* 高度测量电路，分辨率20ps；
* 传感器发射功率，穿透15mm碳钢板；
* 美国专用低噪声前置放大器，；
* 专用500K超声波换能器测量声程100米；
* 专用200K超声波换能器测量声程200米；
* 适用各种河道、渠道对面45度角断面流速流量测量；
* 换能器可以带水安装；
* 每个声道独立的智能测量模块确保多声道测量的快速准确稳定；
* 主机配备多种接口可以接入各种RTU或者液位计等设备；
*测量梯型、矩形、圆管、涵洞、非规则断面水流量。
* 隔离RS485串口和脉冲输出；
* 抗工频和变频干扰；
* 可选配电源防雷和信号防雷；
二、适用范围：
城市给排水、江河水、海水及其他均质流体，可测量含有固体物质的污水，广泛适用于管道、河道、渠道的流速和流量的测量。
功能：测量、显示管道内和渠道内液体的流速和流量、状态
组成：传感器、变送器，安装附件和电缆

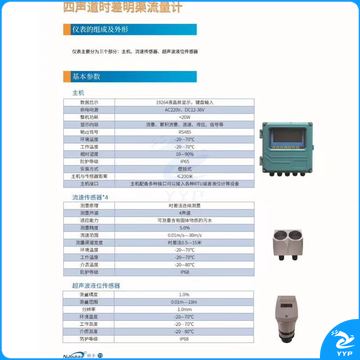

关键零部件性能指标：
超声波流速传感器：
* 测量原理：时差法连续测量
* 测量声道：1声道 ~8声道可选 * 适应能力：可测量含有固体物质的污水
* 测量流量精度：
* 流速范围：
* 测量渠道宽度：时差法米
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 介质温度：-20—80℃
* 防护等级：IP68
超声波液位传感器：
* 测量精度：
* 测量范围：
* 分辨率：
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 介质温度：-20—80℃
* 防护等级：IP68
主机：
* 数据显示：19264液晶屏显示，键盘输入
* 电源电压：AC220V20%或DC12—28V
* 整机功耗：<20W
* 显示内容：流量、累积流量、流速、液位、信号等
* 输出信号：4—20Ma、脉冲、RS232/485
* 环境温度：-20—70℃
* 工作温度：-20—70℃
* 相对湿度：10—90%
* 防护等级：IP65
* 安装方式：壁挂式
* 主机与传感器距离：《200米
三.测流示意图（双声道示意）
5.现场设备图

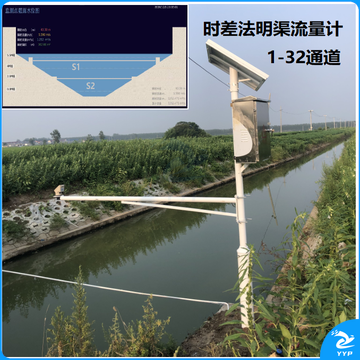

测量显示仪表 农田水渠测量
